Qu’est-ce que la découpe laser de tôle?
- ±0.012 mm (±0.0005 inch)
- Largeur de trait de coupe pouvant atteindre seulement 0,15 à 0,3 mm
- Options de puissance de laser à fibre allant de 1 kW à 30 kW
Les principaux types de sources laser comprennent:
- Laser à fibre – Rapide, économe en énergie, adapté à tous les métaux
- Laser CO₂ – Convient aux matériaux non métalliques et à certains métaux minces
- Laser Nd:YAG – Utilisé pour la fabrication spécialisée et les matériaux hautement réfléchissants
Grâce à diverses configurations d’équipements, la découpe laser peut couvrir une large gamme d’applications — depuis les tôles ultra-fines de 0,1 mm jusqu’aux plaques épaisses de plus de 30 mm.
Avantages clés de la découpe laser
La technologie de découpe laser utilisée par HorizonRP connaît une croissance rapide dans les industries manufacturières en Europe, aux États-Unis et en Asie, grâce à ses capacités techniques exceptionnelles.
1. Précision et régularité exceptionnelles
- Précision: ±0,01 à 0,02 mm
- Zone affectée thermiquement (ZAT): extrêmement réduite, généralement inférieure à 0,3 mm
- Capacité de réalisation: production de courbes complexes, de micro-trous et de motifs en treillis
Ces caractéristiques font de la découpe laser une solution idéale pour:
- Aérospatial
- Électronique de précision
- Articulations et composants robotiques
- Structures médicales
2. Vitesse élevée et efficacité exceptionnelle
Exemple avec une source laser de 1500 W:
| Matériau | Épaisseur | Vitesse de coupe |
|---|---|---|
| Acier inoxydable | 1 mm | 35–45 m/min |
| Acier doux | 2 mm | 10–12 m/min |
| Alliage d’aluminium | 3 mm | 12–15 m/min |
Avec des systèmes haute puissance (12 à 20 kW), les vitesses peuvent atteindre:
- Acier inoxydable de 1 mm: > 80 m/min
- Acier au carbone de 6 mm: 3 à 4 fois plus rapide que les systèmes de puissance intermédiaire
3. Coût réduit et utilisation élevée des matériaux
- Largeur de trait de coupe : seulement 0,2 à 0,4 mm
- Imbrication automatique (nesting) : augmente le taux d’utilisation des matériaux de 15 à 20 %
- Arêtes lisses : nécessitent un post-traitement minimal
Cela permet de réduire directement le coût des matériaux + le coût de la main-d’œuvre + le temps de cycle de production.
4. Adaptée à une large gamme de métaux
Les matériaux couramment usinés comprennent:
- Acier au carbone
- Aluminium et alliages d’aluminium
- Acier inoxydable
- Cuivre / Laiton
- Titane

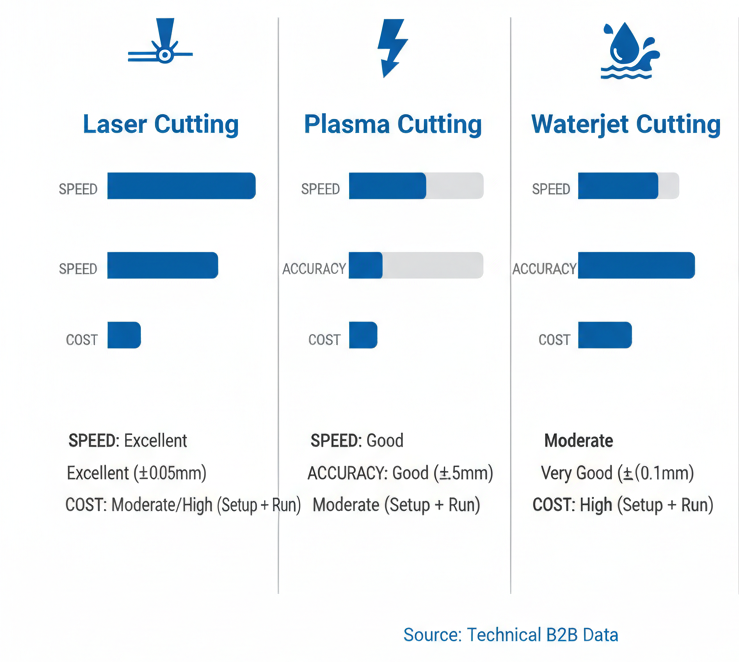

Découpe laser vs découpe plasma vs découpe au jet d’eau
Dans la fabrication métallique et la tôlerie, la découpe laser, la découpe plasma, la découpe au jet d’eau et l’emboutissage sont les quatre procédés les plus largement utilisés. Chaque méthode de découpe présente des différences significatives en termes de précision, de vitesse, de coût et de domaines d’application.
Sur la base de la longue expérience de HorizonRP au service de clients internationaux, nous avons constaté que pour les équipes recherchant des services de fabrication de tôlerie — qu’il s’agisse de comparer la découpe laser à la découpe plasma ou d’évaluer la chaîne d’approvisionnement mondiale de la fabrication métallique — la compréhension de ces différences permet d’accélérer la prise de décision et le choix des procédés.
Découpe laser
Elle est idéale pour les tôles de faible à moyenne épaisseur, les profils complexes et les produits à haut niveau d’exigence, tels que:
- Composants aérospatiaux
- Électronique grand public
- Pièces structurelles robotiques
La découpe laser est le meilleur choix pour la fabrication à grande diversité, en petites séries et à délais courts.
Découpe plasma
Particulièrement adaptée au traitement rapide de plaques métalliques de moyenne à grande épaisseur, la découpe plasma présente de forts avantages en termes de coût.
Ses inconvénients incluent une rugosité de bord plus élevée, une quantité accrue de laitier et une précision inférieure, ce qui la rend inadaptée aux composants de haute précision.
Cependant, elle est largement utilisée dans:
- Les grandes structures en acier
- Les machines lourdes
- La fabrication d’équipements industriels
Découpe au jet d’eau
En tant que méthode de découpe à froid, la découpe au jet d’eau génère pratiquement aucune zone affectée thermiquement, ce qui la rend compatible avec les métaux, les céramiques, le verre et les matériaux composites.
Elle offre une haute précision, mais présente une vitesse plus faible et un coût plus élevé, ce qui la rend idéale pour :
- Les matériaux de grande valeur
- Les projets de haute précision en petites séries
- Les matériaux sensibles à la chaleur
| Procédé | Précision | Plage d’épaisseur de coupe | Qualité des arêtes | Coût |
|---|---|---|---|---|
| Découpe laser | Élevée (±0.02 mm) | 0.1–30 mm | Lisse, post-traitement minimal requis | Moyen |
| Découpe plasma | Moyenne à faible (±0.5 mm) | 6–50 mm+ | Arêtes plus rugueuses, nécessite un meulage | Faible |
| Découpe au jet d’eau | Élevée (±0.05 mm) | 0–150 mm (tous matériaux) | Excellente, sans effets thermiques | Élevé |
Applications de la découpe laser dans la fabrication moderne
Cas 1 : Composants de batteries de puissance pour les nouvelles énergies
Une entreprise européenne-américaine spécialisée dans les nouvelles énergies avait besoin de structures complexes de micro-canaux pour des plaques de refroidissement de batteries. Le procédé traditionnel d’emboutissage ne permettait pas d’atteindre la tolérance requise de ±0,05 mm.
Horizon a utilisé un laser à fibre de 3 kW combiné à une finition CNC afin de répondre à ces exigences strictes:
- Largeur des micro-canaux: 0.8 mm
- Planéité: 0.03 mm
- Régularité de lot: supérieure à 99.5%
Cas 2 : Composants structurels d’effecteurs terminaux robotiques
Un client avait besoin de composants légers en alliage aluminium–magnésium, présentant des géométries complexes et des tailles de lots fortement variables.
En appliquant la découpe laser à fibre de haute puissance, Horizon a obtenu :
- Une réduction de 28 % du coût de fabrication unitaire
- Une réduction de 40 % du délai de livraison

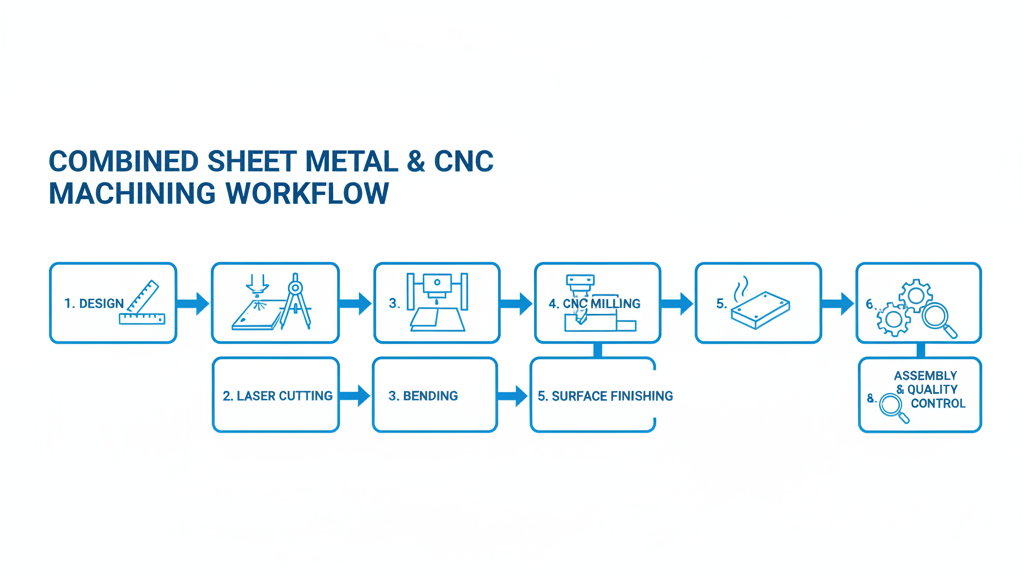

Combiner l’usinage CNC avec la découpe laser
Parallèlement, l’usinage CNC excelle dans les domaines suivants:
- Usinage de surfaces de haute précision
- Réalisation de trous profonds, de filetages et de formes de cavités
- Capacité de tolérance de ±0.005 mm
Lorsqu’ils sont combinés, ces deux procédés créent un flux de fabrication intégré extrêmement efficace et performant:
Découpe laser + usinage CNC = la solution optimale pour les pièces métalliques de haute précision
Comparaison des procédés
| Procédé | Découpe laser | Usinage CNC |
|---|---|---|
| Meilleure utilisation | Découpe de contours, structures en tôles fines | Trous, épaulements, filetages, surfaces fonctionnelles de précision |
| Avantages | Rapide, faible coût | Précision ultra-élevée |
| Matériaux | Métaux en feuille | Tous les matériaux métalliques pleins |
Cas d’utilisation combinée typique : boîtier de dispositif médical
La découpe laser est utilisée pour réaliser:
- Le contour du boîtier
- Les motifs de ventilation et les ouvertures
L’usinage CNC est utilisé pour réaliser:
- Des trous filetés
- Des trous de montage
- Des surfaces de positionnement de haute précision
Résultats finaux:
- Précision d’aspect: ±0.03 mm
- Précision d’assemblage: ±0.01 mm
- Délai de livraison: jusqu’à 48 heures
Normes industrielles et paramètres clés
Normes industrielles courantes pour la découpe laser
- ISO 9013 – Classification de la qualité pour la découpe thermique
- ISO 2768 – Tolérances générales pour les pièces en tôle
- EN 60825 – Normes de sécurité pour les équipements laser
- AS9100 – Exigences du système de management de la qualité pour la fabrication aéronautique et aérospatiale
Guide de sélection des paramètres clés
| Paramètre | Recommandation |
|---|---|
| Puissance du laser à fibre | 1–6 kW (tôles fines), 6–20 kW (plaques épaisses) |
| Précision de coupe | ±0.02 mm |
| Rugosité de surface (Ra) | 1.6–3.2 μm |
| Diamètre minimal des trous | 1× l’épaisseur du matériau |
Pourquoi choisir Horizon?
En tant que leader mondial de la fabrication de tôlerie et des services d’usinage CNC, Horizon fournit des solutions de fabrication sur mesure pour des secteurs tels que l’aéronautique, l’automobile et l’électronique grand public.
Ce que nous vous apportons:
- Précision de découpe laser à fibre : ±0,002 pouce
- Largeur de trait de coupe : jusqu’à 0,006 pouce
- Précision d’usinage CNC: ±0.005 mm
- Production accélérée sous 24 à 72 heures
- Logistique mondiale et support technique d’ingénierie
Top 3 des raisons pour lesquelles les clients nous choisissent
① Équipe d’ingénierie hautement qualifiée
Nous proposons l’optimisation DFM (Design for Manufacturability) afin d’aider à réduire les coûts de fabrication de 10 à 30 %.
② Forte capacité de production
Du prototype unitaire aux séries de 10 000 pièces, nous garantissons des délais de livraison rapides et fiables.
③ Fabrication multi-procédés intégrée (guichet unique)
Découpe laser + pliage + usinage CNC + soudage + finition de surface
Aucune coordination avec plusieurs fournisseurs n’est nécessaire — les délais sont réduits de 40 %.
Soumettez votre demande dès maintenant et recevez une évaluation technique gratuite
Si vous recherchez:
- Des pièces métalliques de plus haute précision
- Une chaîne d’approvisionnement plus compétitive et plus fiable
- Des services de fabrication avec des délais plus courts
- Une solution intégrée de découpe laser + usinage CNC
Horizon est le partenaire de confiance sur lequel vous pouvez compter.
📩 Contactez-nous dès aujourd’hui pour obtenir un devis gratuit et une analyse technique — nous vous répondons sous 24 heures.
